ここで紹介している選別機は、必要とする処理量が多い場合に適しています。
（単体はもちろん処理量が多い各種選別ラインでも使用されています。） |
| ☆風力選別機☆
|
（吹上型、吸引型、循環型、フレキシブル） |
●MH-1930シリーズ
（吹上型） |
|
 |
 |
|
★仕 様★
| 型式 |
処理量
(kg/H) |
機械外形寸法（mm） |
電力量
(kw) |
| 長さ X 巾 X 高さ |
| MH-1935 |
1,000～3,000 |
2,421×540×2,064 |
1.5+0.2 |
| MH-1936 |
3,000～4,000 |
2,421×690×2,064 |
2.2+0.2 |
| MH-1937 |
5,000～6,000 |
3,026×820×2,405 |
3.7+0.2 |
| MH-1938 |
7,000～8,000 |
3,151×820×2,405 |
5.5+0.4 |
| 本機の特徴 |
| ・ |
内蔵されたシロッコファンにより、選別コラム中を下から上へ空気流の流れを作り、その中に原料を投入すると、重量物は下方へ、軽量物は上方に空気流によって運ばれ選別します。 |
| 選別対象品： |
| ☆農産品☆ |
|
米（籾、玄米、白米、屑米）、麦、大豆、小豆、緑豆、コーヒー、ピーナッツ、アーモンド他豆類、胡麻、種子、香辛料 |
☆工業品☆
|
|
電線銅、同軸ケーブル、木材チップ、ベークライト他各種鉱石の選別、スクラッププラスチックの不純物の除去、 廃車シュレッダーの非鉄金属の選別、その他固形産業廃棄物からの有価物回収 |
|
|
● MH-110シリーズ
（吹上型）
●MH-2150シリーズ
（吹上型） |
|
|
 |
|
★仕 様★
| 型式 |
処理量
(kg/H) |
機械外形寸法（mm） |
電力量
(kw) |
| 長さ X 巾 X 高さ |
| MH-111 |
400～600 |
1,100×1,200×2,220 |
0.75+0.2 |
| MH-112 |
700～1,000 |
1,100×1,200×2,220 |
1.5+0.2 |
| MH-2150 |
2,000～3,000 |
1,290×1,670×2,390 |
3.7+0.2 |
| MH-2155 |
4,000～5,000 |
1,500×1,760×2,770 |
5.5+0.4 |
| MH-2160 |
6,000～10,000 |
1,600×2,900×3,170 |
7.5+0.4 |
| MH-2165 |
11,000～15,000 |
1,600×3,300×3,270 |
11.0+0.75 |
|
本機の特徴 |
| ・ |
MH-1930シリーズと同様な原理で選別を行います。但し、MH-1930シリーズに比べ選別コラムが垂直になっているため、同等の処理能力であれば、長さ方向のスペースが少なくてすみます。 |
| 選別対象品： |
| ☆農産品☆ |
|
米（籾、玄米、白米、屑米）、麦、大豆、小豆、緑豆、コーヒー、ピーナッツ、アーモンド他豆類、胡麻、種子、香辛料 |
| ☆工業品☆ |
|
電線銅、同軸ケーブル、木材チップ、ベークライト他各種鉱石の選別、スクラッププラスチックの不純物の除去、
廃車シュレッダーの非鉄金属の選別、その他固形産業廃棄物からの有価物回収 |
|
|

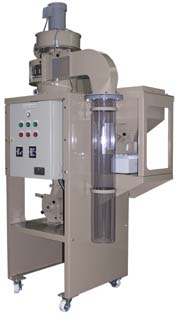

●MHV-110シリーズ
（吸引型） |
|
|
|
|
★仕 様★
| 型式 |
処理量
(kg/H) |
機械外形寸法（mm） |
電力量
(kw) |
| 長さ X 巾 X 高さ |
| MHV-111 |
50～200 |
990×850×2,100 |
※1 0.4+0.2+0.1 |
| MHV-112 |
50～200 |
990×850×2,100 |
0.4+0.2+0.1 |
| MHV-115 |
200～500 |
1,300×950×3,800 |
1.5+0.2+0.1 |
| MHV-116 |
500～1,000 |
1,300×950×3,800 |
2.2+0.2+0.4 |
※1 MHV-111は100Ｖ仕様です。
※2 MHV-116は主に工業品向けになります。 |
（角コラム仕様はこちらから）
| 本機の特徴 |
| ・ |
本機は吸引式の風力選別機で、サイクロンが装備されている為、「ホコリ」も同時に捕集出来るので、作業環境は良好です。 |
| 選別対象品： |
| ☆農産品☆ |
|
米（籾、玄米、白米、屑米）、麦、大豆、小豆、緑豆、コーヒー、ピーナッツ、アーモンド他豆類、胡麻、種子（キャベツ、白菜、ブロッコリー、メロン、スイカ、カボチャ他）、香辛料、そば |
| ☆工業品☆ |
|
電線銅、同軸ケーブル、木材チップ、ベークライト他各種鉱石の選別、スクラッププラスチックの不純物の除去、
廃車シュレッダーの非鉄金属の選別、その他固形産業廃棄物からの有価物回収 |
|
|
●MHJ-100シリーズ
（循環型） |
|
|
 |
|
★仕 様★
| 型式 |
処理量
(kg/H) |
機械外形寸法（mm） |
電力量
(kw) |
| 長さ X 巾 X 高さ |
| MHJ-101 |
500～1,000 |
1,700×300×1,200 |
0.75 ＋ 0.2 ＋ 0.1 |
| MHJ-103 |
2,000 ～ 3,000 |
2,090×400×1,500 |
1.5 ＋ 0.4 ＋ 0.1 |
| MHJ-106 |
4,000 ～ 6,000 |
2,090×800×1,500 |
2.2 ＋ 0.4 ＋ (0.1×2) |
| MHJ-109 |
6,000 ～ 9,000 |
2,090×1,200×1,500 |
3.7 ＋ 0.4 ＋ (0.1×3) |
| MHJ-112 |
8,000 ～ 12,000 |
2,090×1,600×1,500 |
5.5 ＋ 0.75 ＋ (0.1×4) |
| 本機の特徴 |
| ・ |
この機械は、内蔵された特製ファンにより選別コラム中に下から上へ空気の流れをつくります。そこへ原料をフィーダーにて定量供給すると、重比物は空気の流れに逆らって下方へ、軽比物は空気の流れに乗って上方へ運ばれ選別されます。 |
| 選別対象品： |
| ☆農産品☆ |
|
米（籾、玄米、白米、屑米）、麦、大豆、小豆、緑豆、コーヒー、ピーナッツ、アーモンド他豆類、各種種子 |
| ☆工業品☆ |
|
電線銅、同軸ケーブル、木材チップ、ベークライト他各種鉱石の選別、スクラッププラスチックの不純物の除去、
廃車シュレッダーの非鉄金属の選別、その他固形産業廃棄物からの有価物回収 |
|
|
●MHFPシリーズ
（フレキシブル） |
|
|
|
|
★仕 様★
| 型式 |
処理量
(kg/H) |
選別コラム寸法（mm） |
電力量
(kw) |
| 長さ X 巾 X 高さ |
| MHFP-1000 |
500～1,000 |
300×100×1,000 |
2.2 |
| MHFP-2000 |
1,000 ～ 2,000 |
400×150×1,350 |
3.7
|
| 本機の特徴 |
|
本機は当社製の吸引型風力選別機をベースとし、様々な設置場所に対しより柔軟に対応できるようにしました。
また当社が持つ独自のノウハウを生かした精度の高い機械となっており、前処理に使用されているプレクリーナーとは全く次元の違う高性能な風力選別機です。 |
| ① |
選別コラム部はコンパクトでかつサイクロンとの配管をフレキシブルに行えるため既設設備への設置が容易に行えます。※１ |
| ② |
調整は風量調整のみで、インバーターにて簡単に調整出来ます。 |
| ③ |
選別コラムのサイズはお客様のご希望に合わせた製作 ※２が可能です。 |
| ④ |
軽比物はサイクロン側に運ばれるため、数十ミクロンのホコリまで捕集可能です。※３ |
| ※1 |
選別コラムには別途設置設備に合わせた架台が必要になります。 |
| ※2 |
使用する吸引ファンの種類及び原料の種類、状態により若干寸法に制約が出る場合もあります。 |
| ※3 |
サイクロンで捕集しきれないホコリが問題となる場合は別途 フィルターが必要になります。 |
| 選別対象品： |
| ☆農産品☆ |
|
米（籾、玄米、白米、屑米）、麦、大豆、小豆、緑豆、コーヒー、ピーナッツ、アーモンド他豆類、各種種子 |
| ☆工業品☆ |
|
電線銅、同軸ケーブル、木材チップ、ベークライト他各種鉱石の選別、スクラッププラスチックの不純物の除去、
廃車シュレッダーの非鉄金属の選別、その他固形産業廃棄物からの有価物回収 |
|
|
