吸引型 唐箕
WINNOWER
(SUCTION TYPE
)
WRS−170WD型

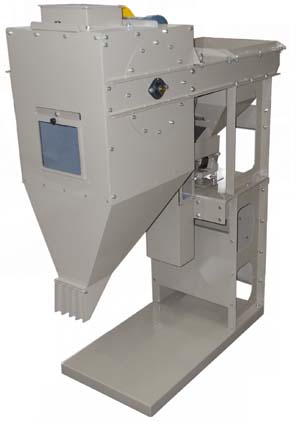

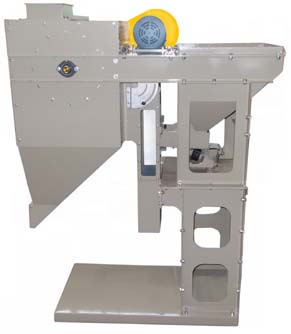

【各部紹介】
風量調整用
メインダンパー
風量調整用
微調整ダンパー


※風量調整量 大

※風量調整量 小
排気部
巻込れ防止網
軽比物
排出部

※ファン吐出口には
巻込れ防止用網付


※ウエイトダンパーにより
軽比物の連続排出が
可能となっています。

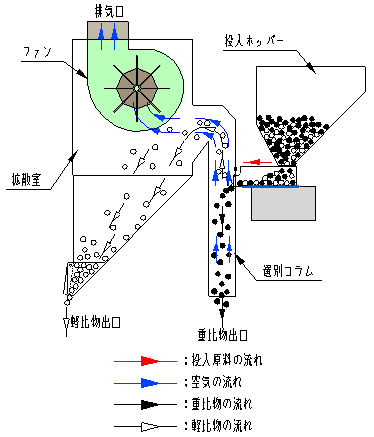

★模式図

 この選別機は、内蔵された自社製ファンにより、選別コラム内で下から上方向への空気の流れをつくります。選別コラム内の風量(風速)を選別原料に合わせた調整を行い、原料を供給(投入)すると重比物は下方へ落下し、軽比物は上方へ空気流によって運ばれ、重比物と軽比物に選別します。
本機は、選別部を角コラムとし、軽比物回収機構は拡散室を採用しています。
 ★本機の特徴★
@.コンパクトなタイプですが角コラムを採用する事で、比較的大きな夾雑物(長めの除去物)にも対応出来、更に吸引タイプとなっておりますので選別精度も高くなっております。
A.風量調整はダンパーによる調整ですが、排気部(メイン)と選別コラム部(微調整)の2箇所設けておりますので、上位機種(MHV−100型 インバーター仕様)に近い調整が行えます。
B.また上位機種(MHV−100型)に比べ、価格を抑えた廉価版となっております。
C.コンパクトでキャスター付となっておりますので、移動が可能です。
型  式 処理量
(kg/H)
機器寸法
幅(mm)×長さ(mm)×高さ(mm)
電力量
(kw
WRS-170WD  50〜100 510 × 1,096 × 1,408 0.4+0.1
※D付きはデラックスタイプ(投入用電磁フィーダー付)
