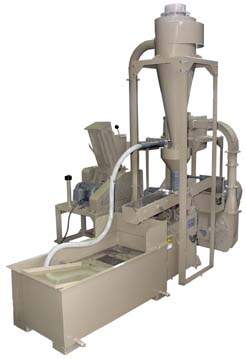

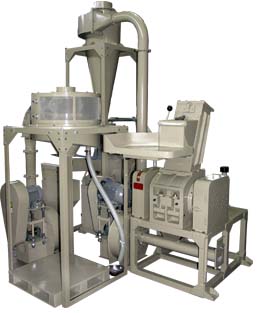

小型湿式ナゲット設備
NUGGET PLANT (COMPACT TYPE)

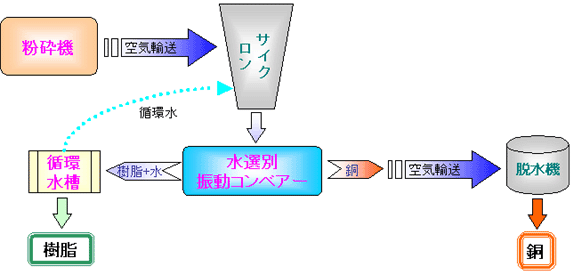

＜銅回収フロー図＞
　本設備はワイヤーハーネス線に含まれる比較的細い銅線の回収を目的とした小型の設備になります。その他に、乾式比重選別機にて除去された樹脂中に含まれる微分銅の回収に有効です
また粉砕機から選別機、循環水槽、脱水機までの占有床面積が約6.6平方メートル（約2坪）と省スペースになっています。（メンテナンススペースは含まれていません）
能力は原料の状態、樹脂と銅線の比率により変りますが、原料の最大投入量で概ね40〜70kg/h程度になります。
 ＜配置図＞
★設備開発時の選別実験★
設備開発時に水選別振動コンベアーにて選別テストを実施した時の写真を下記に掲載します。
水選別振動コンベアー　樹脂側 水選別振動コンベアー全体 水選別振動コンベアー　銅側
水選別テスト写真樹脂側 水選別テスト全体写真 水選別テスト銅側写真
上記写真で銅と樹脂が分離されているのが判ると思います。
＜写真をクリックすると大きさサイズ（約65KB）の写真が見られます＞
